首頁
高性能膠膜N62

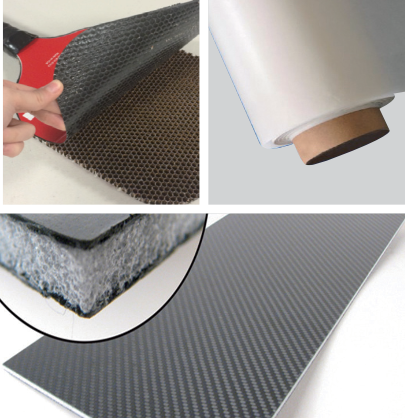

魯晨新材研制的高韌性環(huán)氧樹脂膠膜，由多種高強度高分子材料組成，與環(huán)氧樹脂相容性，結(jié)合性能好。主要用在芳綸蜂窩，泡沫等夾芯材料與碳纖維復(fù)合材料的膠接，提高制品層間接合力，獲得良好的抗沖擊性能。
樹脂基體特征參數(shù)/LC607
| 化學(xué)性質(zhì) | 增韌改性環(huán)氧樹脂 |
| 固化溫度 | 90-150℃ |
| 凝膠時間 | 48-50min/90℃ 3-4min/130℃ 1-2min/150℃ |
| 玻璃化轉(zhuǎn)變溫度（Tg） | 105-115℃ (360min/90℃ ) 120-130℃(40min/130℃) 120-130℃(10min/150℃) |
| 成型工藝 | 烘箱 |
| 推薦應(yīng)用領(lǐng)域 | 蜂窩、泡沫等三明治結(jié)構(gòu)復(fù)合材料 |
*DSC測試，升溫速率10℃/min
預(yù)浸料固化工藝(僅供參考)
烘 箱: 真空度不低于-0.085MPa，1~3℃ /min升溫至130℃，保溫至少60min；1~3℃/min 降溫至50℃ 以下脫模。
熱壓罐: 真空度不低于-0.085MPa ,加壓1~7bar，1~3℃ /min 升溫至130℃，保溫至少60min；1~3℃/min降溫至50℃ 以下脫模。
預(yù)浸料規(guī)格
備注:可根據(jù)客戶需求定制各種面密度、寬度、樹脂含量預(yù)浸料。
| 牌號 | 纖維類型與形式 | 樹脂含量（%） | 織物面密度(g/m²） | 厚度(mm) | 鋁-鋁搭接剪切強度(MPa) | 鋁蜂窩滾筒剝離強度（N·m/m） | 儲存期 |
|---|---|---|---|---|---|---|---|
| N6292N0-20 | 短切聚醋纖維/無規(guī)堆疊 | 92±1 | 20±1 | 0.20±0.02 | 16 | 70 | 30d/26℃ 360d/-18℃ |
返回列表
